Опис

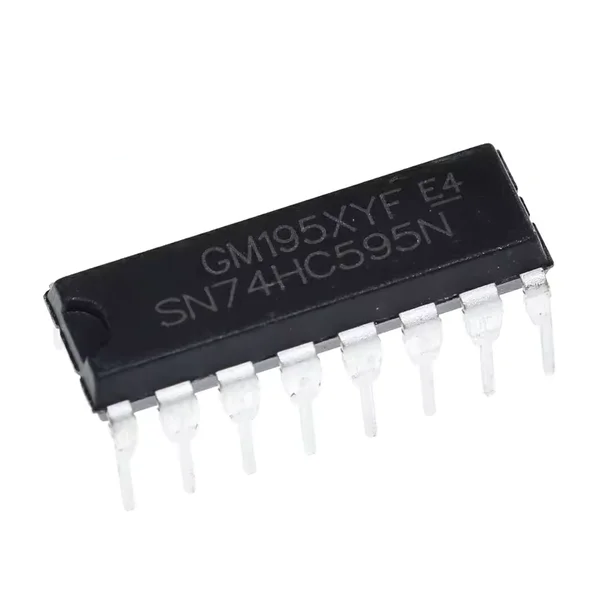

Мікросхема SN74HC595N – це версія вихідного зсувного регістру 74HC595 від Texas Instruments.

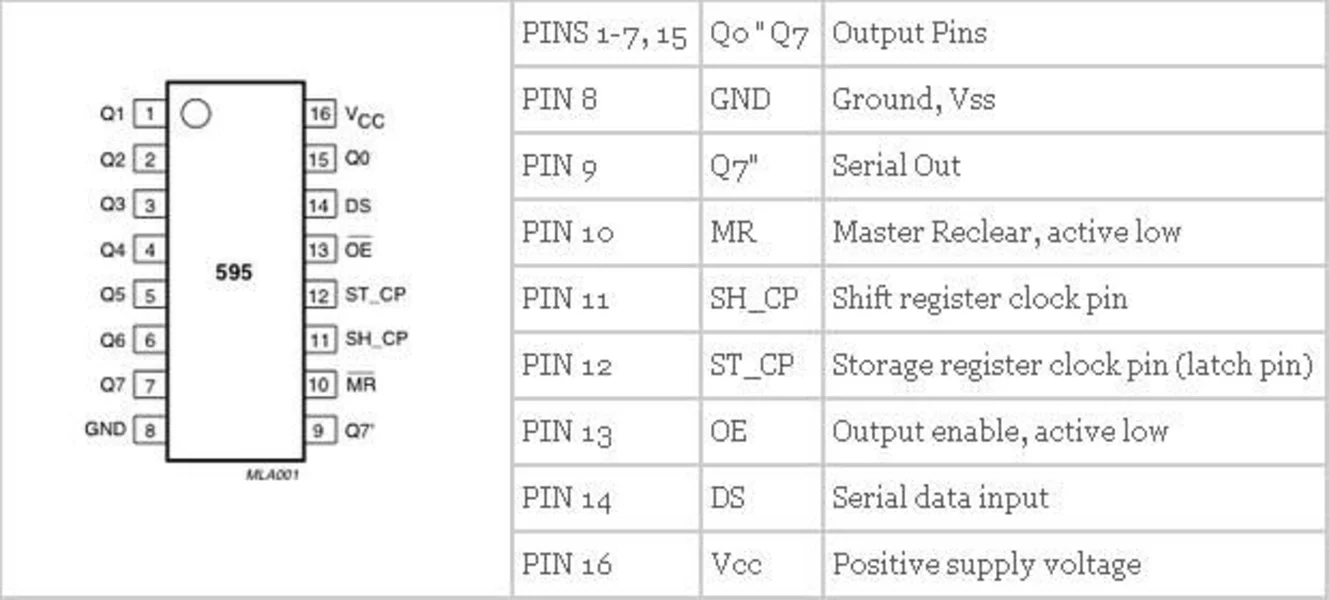

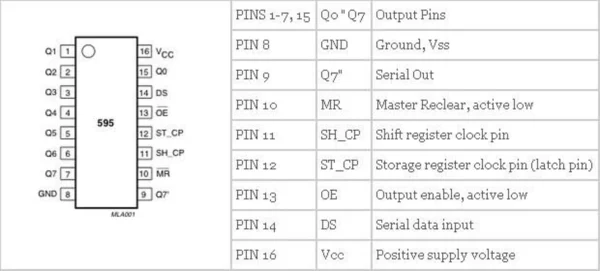

Зсувний регістр 74HC595 приймає дані у послідовному вигляді, використовуючи три висновки, а видає – у паралельному на восьми виводах. Це дозволяє, наприклад, керувати 8 світлодіодами використовуючи три виводи мікроконтролера.
Декілька регістрів 74HC595 можуть включатися послідовно, що дозволить отримати 16, 24, 32 або більше висновків, використовуючи ті ж три входи.
Характеристики:
Модель SN74HC595N
Робоча напруга 2 – 6 В
Тип корпусу PDIP (DIP16)
Вихідний струм 6 мА
Діапазон робочих температур -40°C +85°C
