Опис
Набір для самостійного складання та паяння – конструктор “FM радіоприймач 76-108Мгц” DC 1.8-3.6В без корпусу та батарейок. У наборі поставляється безліч різних електронних компонентів: резистори, конденсатори, індуктивність, діоди, мікросхема, аудіо роз’єм та кнопки.
Характеристики радіоприймача:
Діапазон частот: FM
Напруга живлення: 1.8-3.6В
Робочий струм: 19 мА
Робоча частота: 76-108 МГц
Вихідний опір: 32 Ом
Робоча температура: -40 ℃ ~ 85 ℃
Робоча вологість: 0% ~ 95% RH

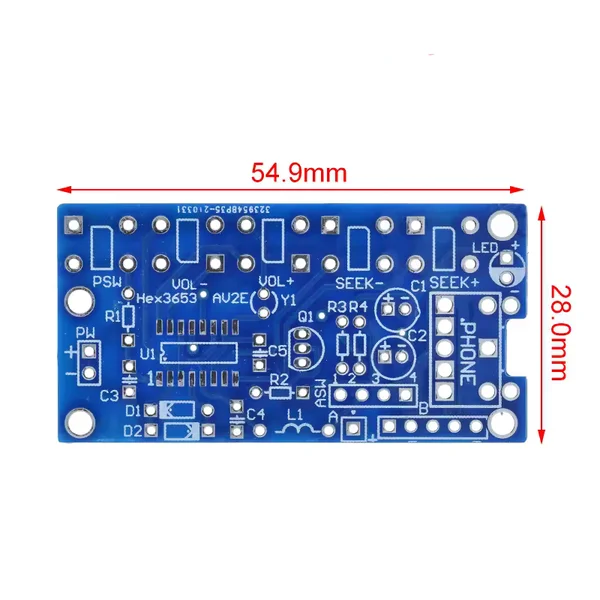

Розмір: 57*32*20 мм

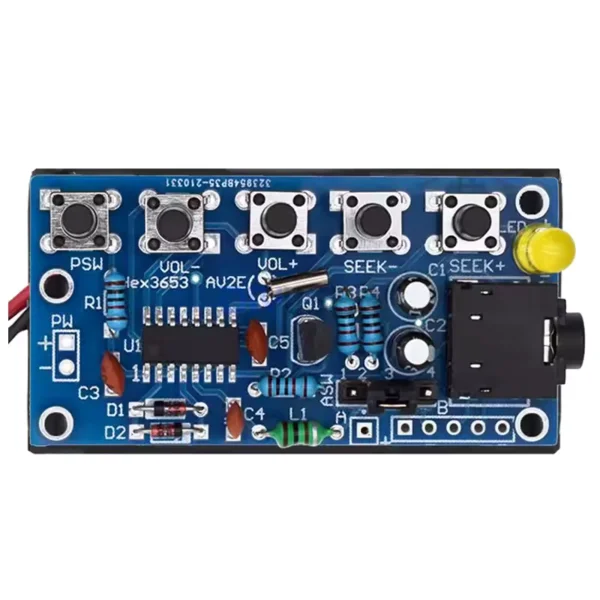

ІНСТРУКЦІЯ ПО ВСТАНОВЛЕННІ ДЕТАЛІВ:
Встановіть мікросхему RDA5807 на U1. На розі мікросхеми є точка, яка вказує на 1-у ніжку для правильної установки мікросхеми
Встановіть кварцовий генератор 32.768кГц на Y1
Встановіть резистори 10кОм на R1, R2, R3 та R4
Встановіть індуктивність 10мкГн на L1
Встановіть керамічний конденсатор 33пФ на C4 (33)
Встановіть керамічний конденсатор 100нФ на C3 та С5 (104)
Встановіть електролітичний конденсатор 100 мкФ на C1 та C2
Встановіть діод 1N4148 на D1 та D2 C3. 1 шт. 0022 пФ (223)
Встановіть транзистор NPN SS8050 на Q1 згідно з положенням на платі Встановіть тактові кнопки 5 штук
Встановіть аудіороз’єм 3.5 мм для підключення навушників
Підключіть батарейний відсік до плати (червоний дріт плюс – чорний дріт мінус)
Встановіть світлодіод на плату (LED)
КНОПКИ ЗЛІВА – НАПРАВО: Увімкнути/вимкнути радіо. Гучність зменшити. Гучність збільшити. Попередня станція. Наступна станція!

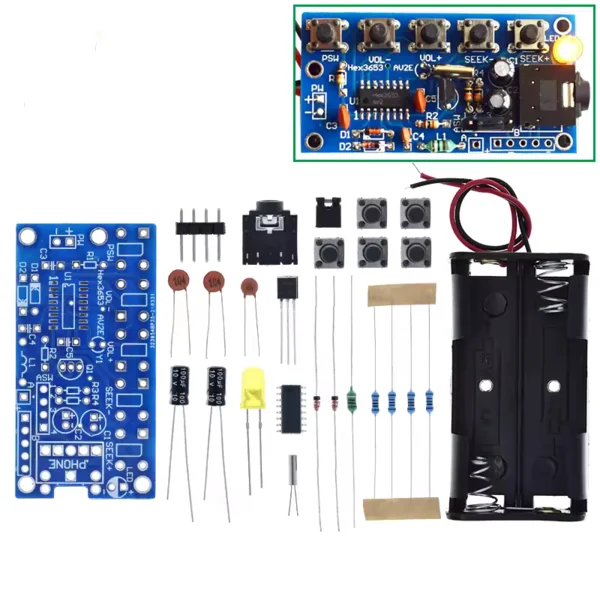

Комплектація:
Плата– 1 шт.
Резистор – 4 шт.
Електролітичний конденсатор – 2 шт.
Керамічний конденсатор – 3 шт.
Індуктивність – 1 шт.
Діод 1N4148 – 2 шт.
Світлодіод – 1 шт.
Аудіо роз’єм – 1 шт.
Транзистор SS8050 – 1 шт.
Мікросхема RDA5807 – 1 шт.
Кварцовий резонатор – 1 штука
Гребінка контактна 4pin – 1 шт.
Тактова кнопка – 5 шт.
Холдер для 2-ч батарейок типу ААА – 1 шт.
У комплекті не постачається динамік!; Батарейки до комплекту не входять!; Корпус не входить до комплекту конструктора!
