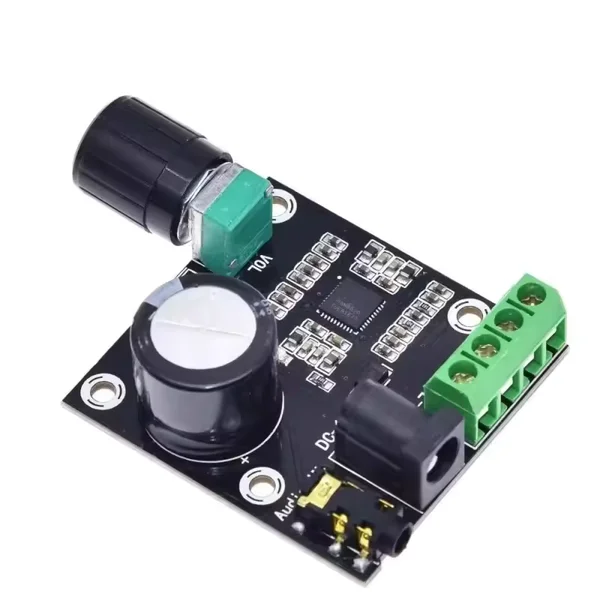

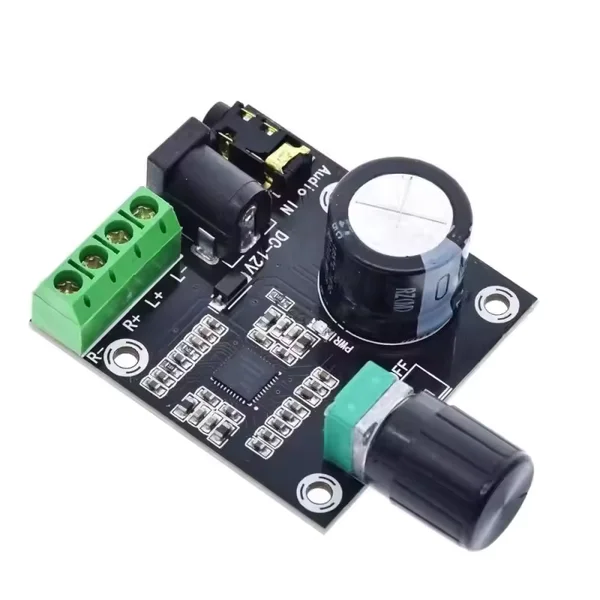

Аудіо стерео підсилювач на базі PAM 8610
Стерео-аудіо підсилювач потужності PAM8610 – це невеликий кінцевий підсилювач сигналу звукової частоти класу D, з вихідною потужністю по 15 Вт на кожен канал і низьким рівнем шуму.
Вихід підсилювача підключається безпосередньо до стовпчиків для відтворення звуку.
Підсилювач побудований на базі чіпа PAM8610, який відрізняється високою продуктивністю, малими габаритами, наявністю системи придушення шумів та захисту від перегріву та короткого замикання. Ці чіпи використовуються в плоских телевізорах, акустичних системах, DVD-плеєрах, ігрових приставках і т.д. На платі висновки чіпа VOLUME (вхід напруги регулювання посилення), VREF (максимальна напруга регулювання посилення) та AVDD (вихід 5 В постійного струму) з’єднані між собою, отже, встановлений максимальний коефіцієнт підсилення.
Технічні характеристики:
Клас посилення звукової частоти: D
Напруга живлення: 6-15В постійного струму (номінально 12В)
Вихідна потужність при вхідній частоті 1 кГц:
5 Вт при вхідному опорі колонок 8 Ом (загальне гармонійне спотворення + шум = 0.1%)
8 Вт при вхідному опорі колонок 8 Ом (загальне гармонійне спотворення + шум = 1%)
10 Вт при вхідному опорі колонок 8 Ом (загальне гармонійне спотворення + шум = 10%)
15 Вт при вхідному опорі колонок 4 Ом (загальне гармонічне спотворення + шум = 10%)
Струм споживаний без навантаження: до 30 мА
Струм споживаний в режимі сну: до 10 мкА (при з’єднаних висновках «SW»)
Допустимий коефіцієнти пульсацій джерела живлення: -60 дБ.
Відношення сигнал шум: 80 дБ.
Температура спрацьовування від перегріву: 150 °С.
Захист від переполюсування живлення вбудований
Смуга відтворюваних частот: 20Гц-15кГц
Розміри: 45х48х18 мм
