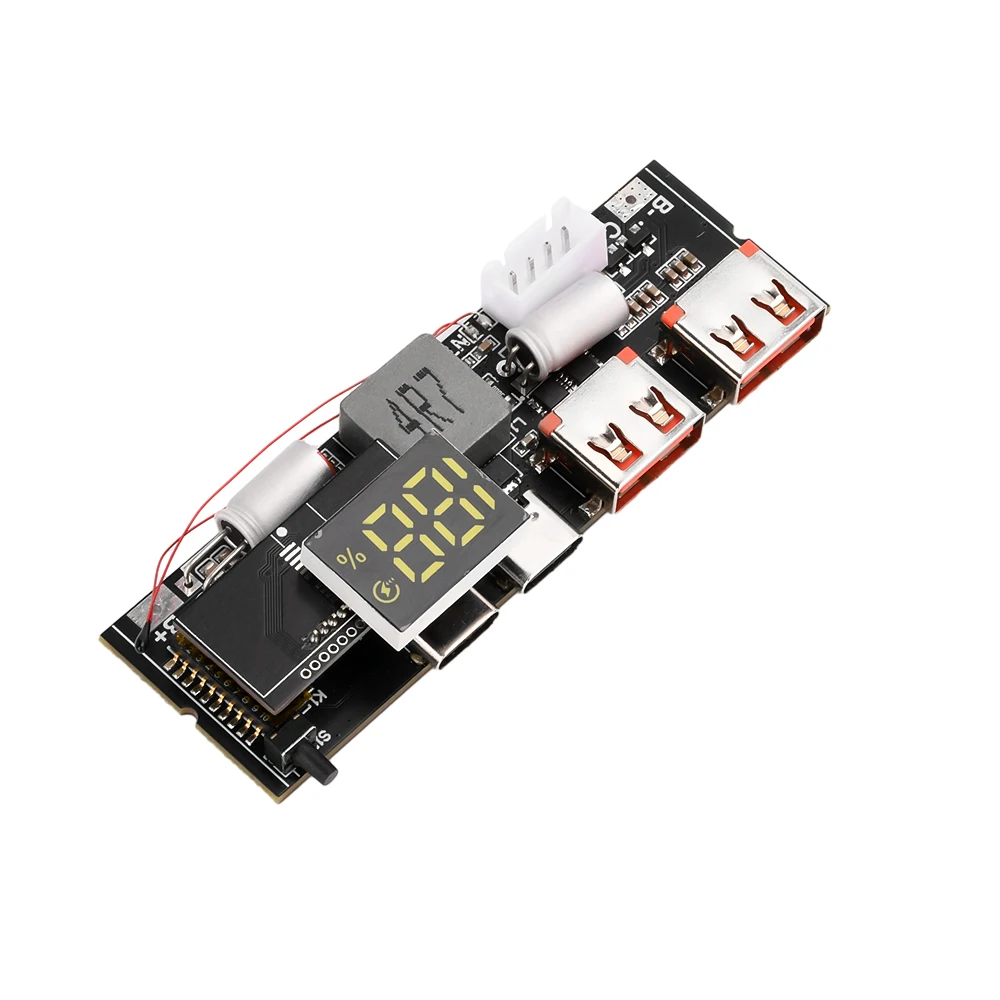

Опис
Цей високопродуктивний DIY-модуль на базі архітектури Buck-Boost призначений для збірки надпотужних зовнішніх акумуляторів. Він здатний заряджати ноутбуки, дрони та смартфони на максимальній швидкості, а також ефективно заряджатися сам від сонячних панелей завдяки функції MPPT.
Основні переваги
-
Реальні 100 Вт: Підтримка двонаправленої зарядки за протоколом PD 3.1 (20V 5A).
-
Універсальність живлення: Підтримка збірок від 2S до 7S (Li-ion, Li-Po, LiFePO4).
-
Функція MPPT: Оптимізація процесу зарядки від сонячних батарей.
-
Ультранизькі пульсації: Якісні твердотільні конденсатори забезпечують «чисте» живлення (пульсації всього 6–9 мВ), що є безпечним для дорогих флагманських смартфонів.
-
Інтелектуальний контроль: Автоматичне перемикання режимів PWM/PSM для досягнення ККД до 95%.
Таблиці апаратного налаштування (Резистори 0603)
Важливо: Налаштування параметрів здійснюється або DIP-перемикачами, або заміною резисторів. Якщо використовуються перемикачі, відповідні місця для резисторів мають бути порожніми (NC).

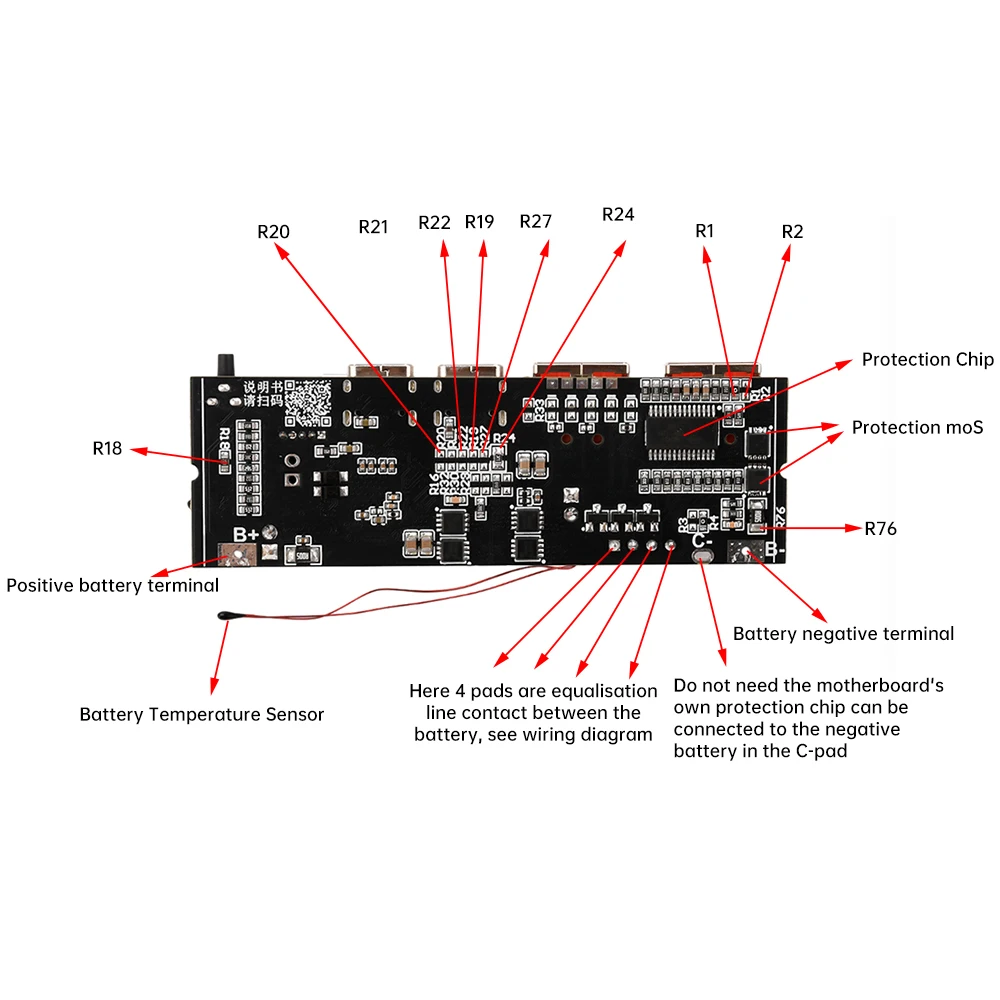

1. Конфігурація кількості комірок (R27)
Визначає робочу напругу збірки. Вбудована BMS працює для 3S-5S.
| Збірка | Резистор R27 | Напруга (макс) | Примітка |
| 2S | 0 Ом (перемичка) | 8.4V | Потрібна зовнішня BMS! |
| 3S | 33 кОм | 12.6V | Вбудована BMS активна |
| 4S | 24 кОм | 16.8V | Вбудована BMS активна |
| 5S | 15 кОм | 21.0V | Вбудована BMS активна |
| 6S | 9.1 кОм | 25.2V | Потрібна зовнішня BMS! |
| 7S | 5.1 кОм | 29.4V | Потрібна зовнішня BMS! |
2. Вибір типу хімії акумулятора (R16)
Встановлює поріг відключення заряду на одну комірку.
| Напруга | Резистор R16 | Тип акумулятора |
| 4.20V | 20 кОм (або NC) | Стандартний Li-ion (18650) |
| 4.30V | 16 кОм | Li-Po (High Voltage) |
| 4.35V | 9.1 кОм | Li-Po (High Voltage) |
| 4.40V | 13 кОм | High Voltage Li-ion |
| 3.65V | 5.6 кОм | LiFePO4 (стандарт) |
| 3.60V | 3.0 кОм | LiFePO4 (знижена) |
3. Налаштування потужності (R21 — вхід / R20 — вихід)
Дозволяє обмежити струм для захисту акумуляторів від перегріву.
-
100 Вт: 5.1 кОм (Рекомендовано для 4S–7S)
-
65 Вт: 9.1 кОм (Рекомендовано для 3S)
-
45 Вт: 24 кОм (Рекомендовано для 2S)
-
30 Вт: NC (Місце порожнє)
4. Калібрування дисплея (R24)
Для коректного відображення відсотків (%) заряду.
-
10 000 мАг: 13.7 кОм | 20 000 мАг: 24 кОм | 30 000 мАг: 34.8 кОм | 50 000 мАг: 56 кОм.

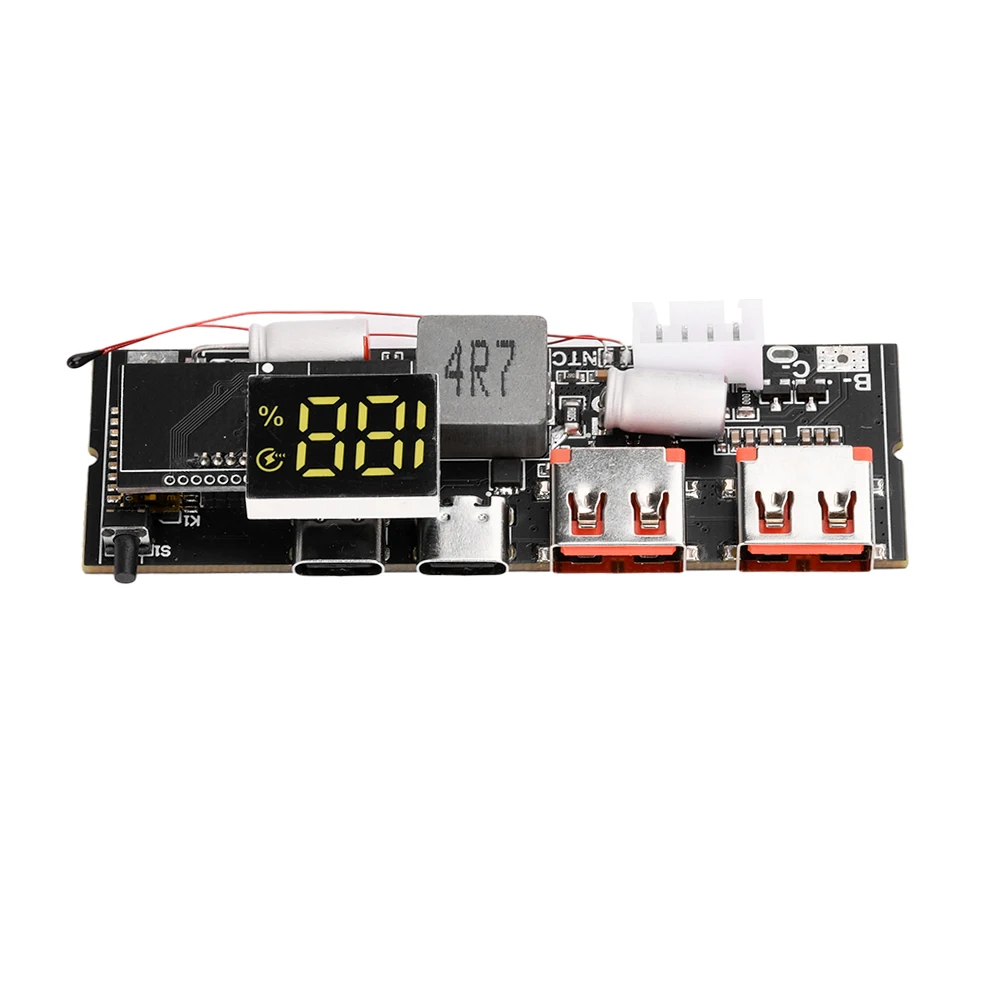

Підтримувані протоколи
-
Type-C 1/2: PD3.1 (100W), PPS (3.3-21V 5A), QC4+, AFC, FCP, SCP, UFCS.
-
USB-A 1/2: QC3.0, SCP (10V/4A, 22.5W), VOOC/DASH, Apple 2.4A.
Техніка безпеки та монтаж
-
Дроти: Використовуйте тільки мідні дроти перетином не менше 1.5 мм² (16AWG). Тонкі дроти призведуть до падіння напруги та збоїв.
-

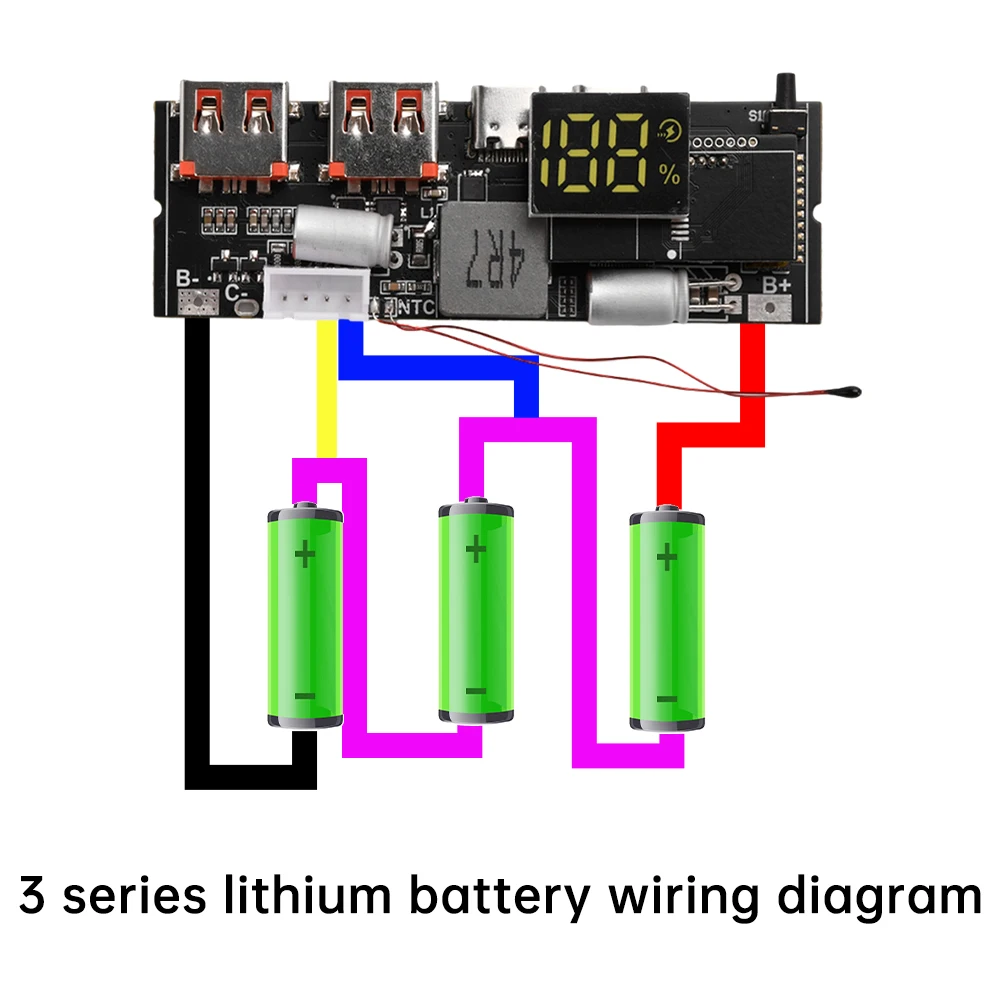

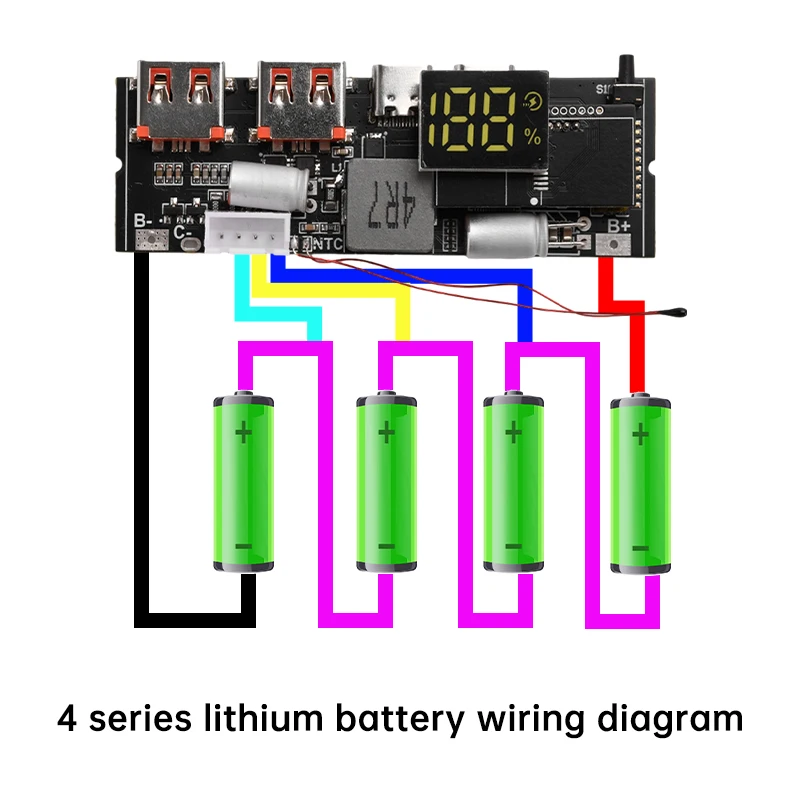

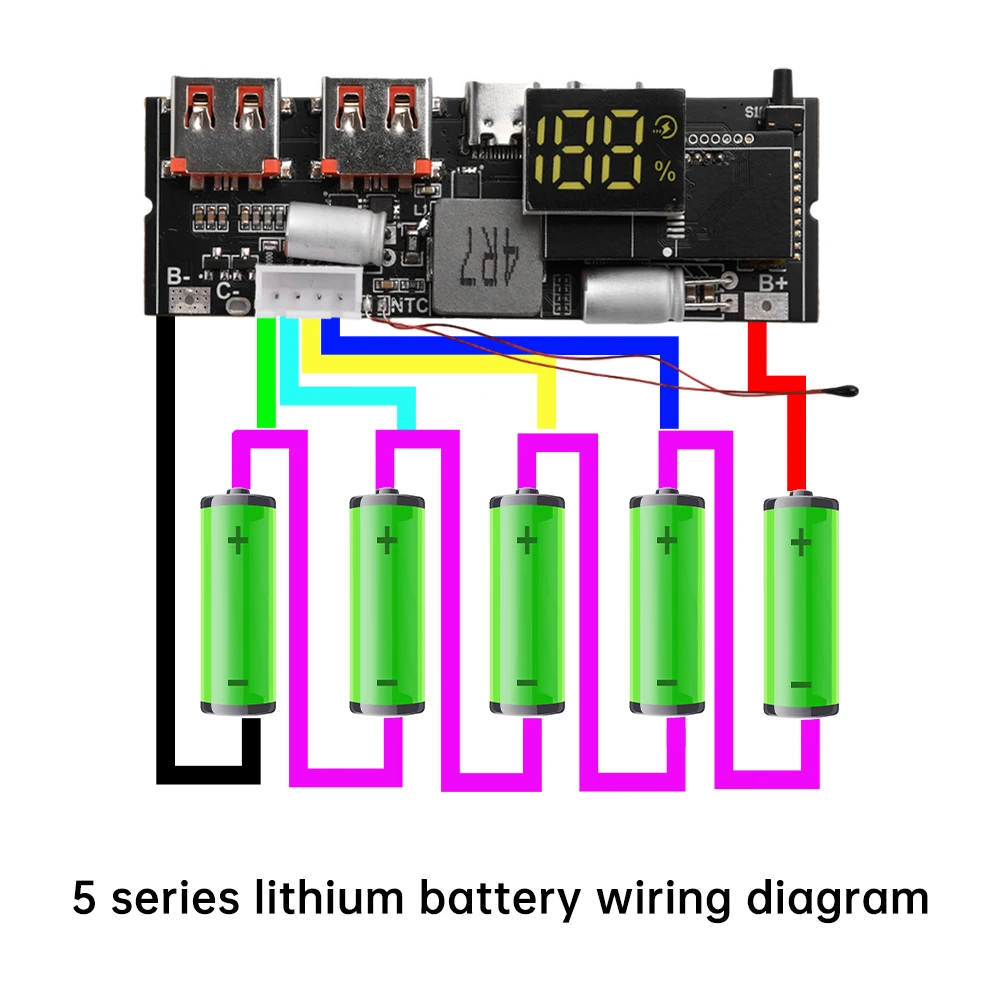

Балансування: Для збірок 3S–5S обов’язково підключіть балансувальні дроти (B1, B2…) до кожної перемички між акумуляторами. Без цього плата не активується.
-
Зовнішня BMS: При використанні 2S, 6S або 7S використання зовнішньої плати захисту зі струмом від 15А є обов’язковим.
-
Температурний датчик: Приклейте комплектний датчик NTC до акумуляторів. При нагріванні вище 60°C плата вимкне зарядку.
-
Перший запуск: Після збірки підключіть зарядний пристрій до порту Type-C, щоб активувати модуль.
Керування кнопкою
-
1 клік: Перевірка рівня заряду / Увімкнення портів.
-
2 кліки: Примусове вимкнення.
-
Довге натискання: Режим зарядки малим струмом (для навушників та годинників).

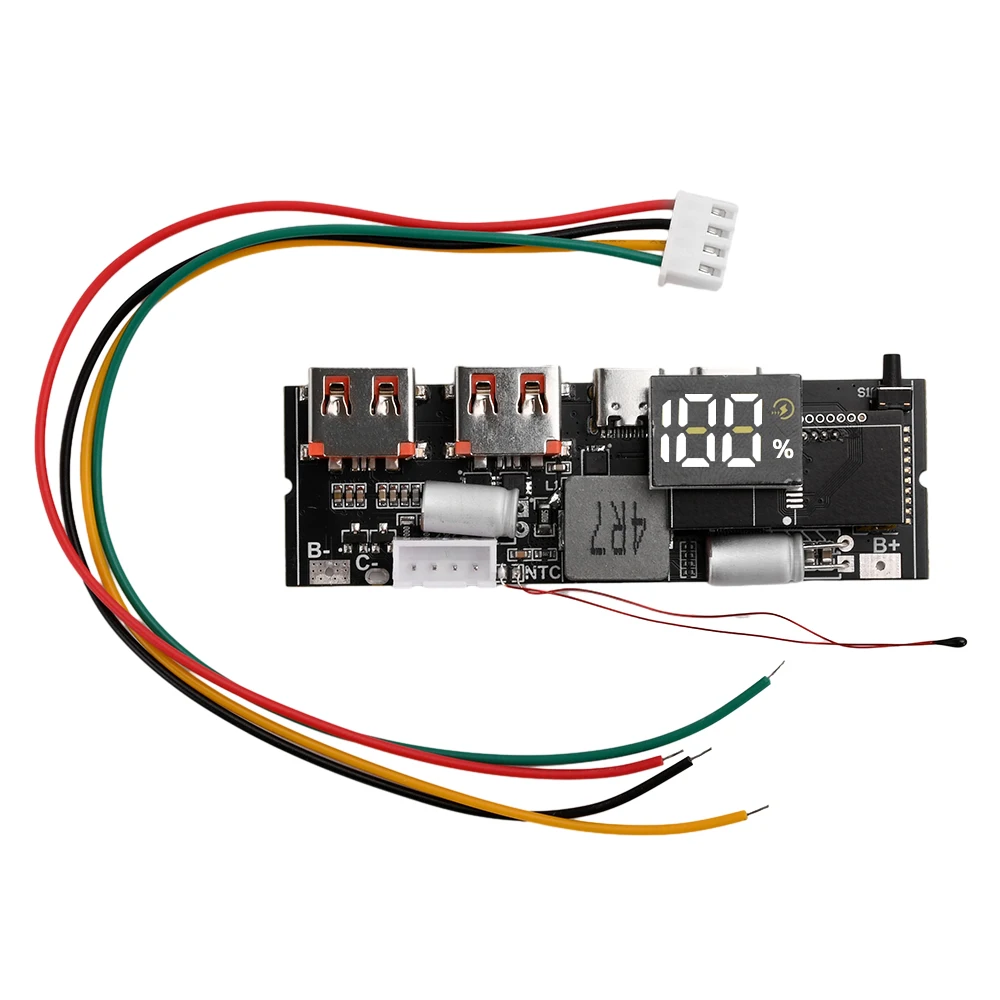

Комплектація: Модуль Power Bank, виносний датчик температури NTC.
Увага: Це товар для DIY-ентузіастів. Помилки в полярності (B+ / B-) або неправильне налаштування резисторів можуть призвести до виходу пристрою з ладу.

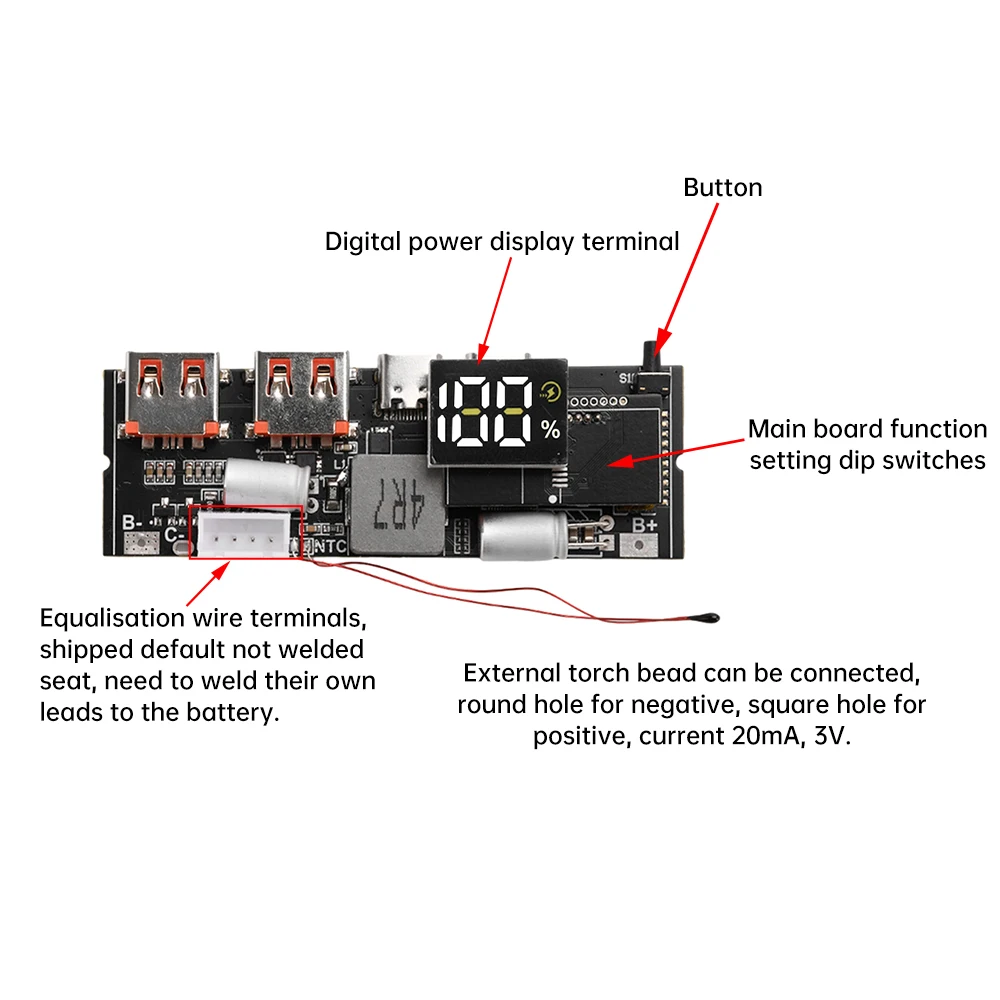

Інструкція з налаштування перемикачів (DIP Switch)
Ось переклад технічної інструкції з налаштування перемикачів та списку ключових слів українською мовою:
Важливо: Положення ON — увімкнено (вгору), OFF — вимкнено (вниз).
Налаштування потужності (Перемикачі 1–4)
-
Перемикач 1: ON — вихідна потужність 100 Вт. Не вмикайте для інших значень потужності.
-
Перемикач 2: ON — вихідна потужність 65 Вт. Не вмикайте для інших значень потужності.
-
Для інших значень: Переведіть 1 та 2 у положення OFF та замініть резистор R20 відповідно до таблиці.
-
Перемикач 3: ON — вхідна потужність 100 Вт.
-
Перемикач 4: ON — вхідна потужність 65 Вт.
-
Для інших значень: Переведіть 3 та 4 у положення OFF та замініть резистор R21.
Налаштування напруги акумулятора (Перемикач 5)
-
Перемикач 5: ON — напруга акумулятора 3.65 В (LiFePO4). OFF — напруга 4.2 В (Li-ion).
-
Для інших значень напруги: Залиште у положенні OFF та замініть резистор R16.
Налаштування кількості комірок (S) на основній платі (Перемикачі 6–8)
-
Перемикач 6 (ON): 5 послідовних комірок (5S).
-
Перемикач 7 (ON): 4 послідовні комірки (4S).
-
Перемикач 8 (ON): 3 послідовні комірки (3S).
-
Усі OFF (6, 7, 8): 2 послідовні комірки (2S).
-
Для 6 або 7 комірок: Вимкніть усі (6, 7, 8) та замініть резистор R27.
Налаштування плати захисту (Перемикачі 9–10)
Ці перемикачі дублюють налаштування кількості комірок для системи захисту.
-
Перемикач 9 (ON): 3 комірки (3S). (10 має бути OFF).
-
Перемикач 10 (ON): 4 комірки (4S). (9 має бути OFF).
-
Обидва OFF (9 та 10): 5 комірок (5S).
-
Увага: Ніколи не вмикайте 9 та 10 одночасно!
Приклад для найпопулярнішої збірки (4S Li-ion, 100W):
-
Перемикач 1 — ON (100W вихід)
-
Перемикач 3 — ON (100W вхід)
-
Перемикач 5 — OFF (для 4.2V комірок)
-
Перемикач 7 — ON (4S на платі керування)
-
Перемикач 10 — ON (4S на платі захисту) Усі інші перемикачі — OFF.
