Опис

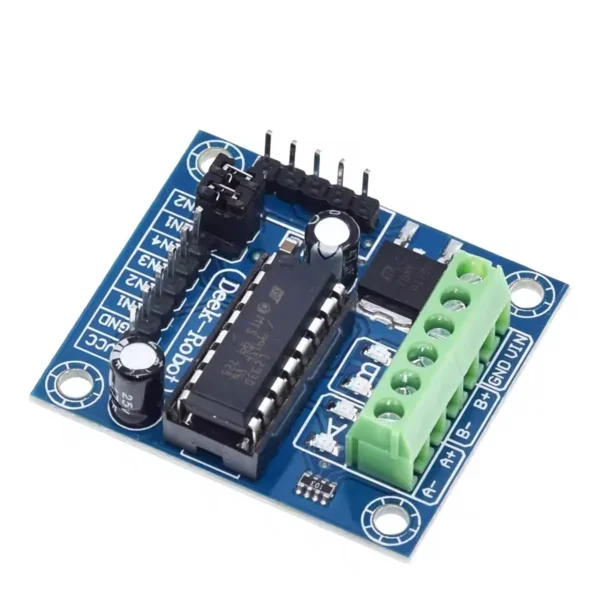

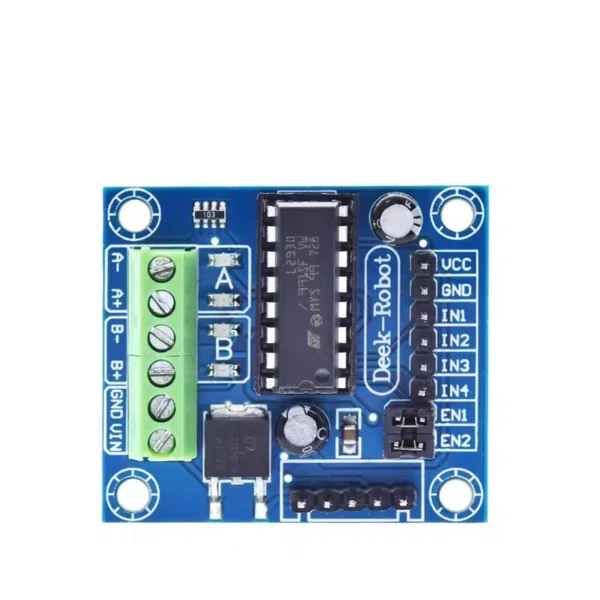

Модуль на мікросхемі драйвера L293D призначений для керування кроковими та колекторними двигунами невеликої потужності. Модуль виконаний у компактному виконанні та містить усі необхідні компоненти та сигнали керування для повноцінного керування індуктивним навантаженням.
Найбільш популярні застосування модуля – самохідні та радіокеровані іграшки, системи поливу, управління соленоїдами та електромагнітними двигунами тощо. Живлення логічної частини можна здійснювати від вхідної напруги силової частини (VIN), так і від окремого джерела живлення 5В (VCC). При живленні модуля від зовнішнього джерела (7-20В) можна використовувати внутрішній стабілізатор модуля 5В для живлення керуючого мікроконтролера Arduino. Також на модулі є роз’єм 5-пін для підключення крокового двигуна 28BYJ-48.
Увага! Почастішали випадки неправильної установки мікросхеми виробником. Перед увімкненням необхідно переконатися в правильності встановлення мікросхеми в панельку.
Характеристики:
Напруга живлення логіки: від 4,5 до 7 В
Напруга силової частини: від 4,5 до 25 В
Максимальний вихідний струм: 600 мА
Піковий струм: 1,2 А
Кількість каналів: 4 півмоста
Максимальна напруга логічного “0”: 1,5 В
Максимальна частота комутації: 5 кГц
Вбудований стабілізатор: LM78M05
Максимальний струм вбудованого стабілізатора: 500 мА
Захист:
від перегріву
від навантаження
від ЕРС самоіндукції
Розміриплати: 35x35x10 мм
Кріпильні отвори: Ø3.5/28.5 мм
