Опис

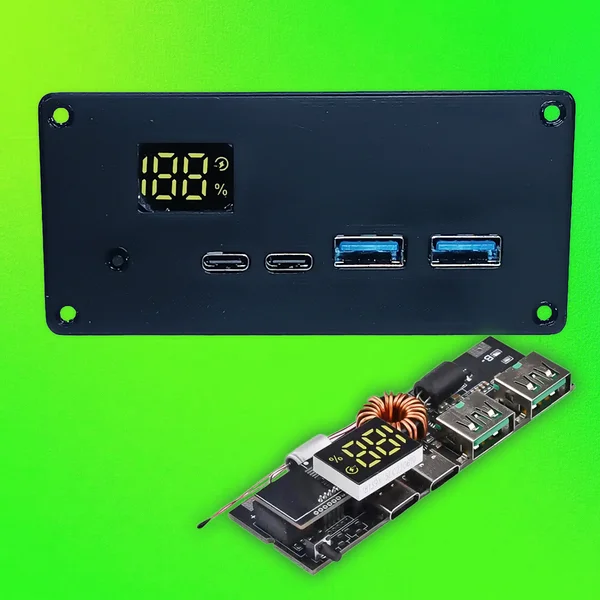

Ця лицьова панель розроблена спеціально для зручного та надійного монтажу популярної плати контролера Power Bank на 100W (наприклад, моделі MYZL-YD24-V2.3), що широко використовується для створення потужних портативних зарядних пристроїв.
✨ Ключові особливості:

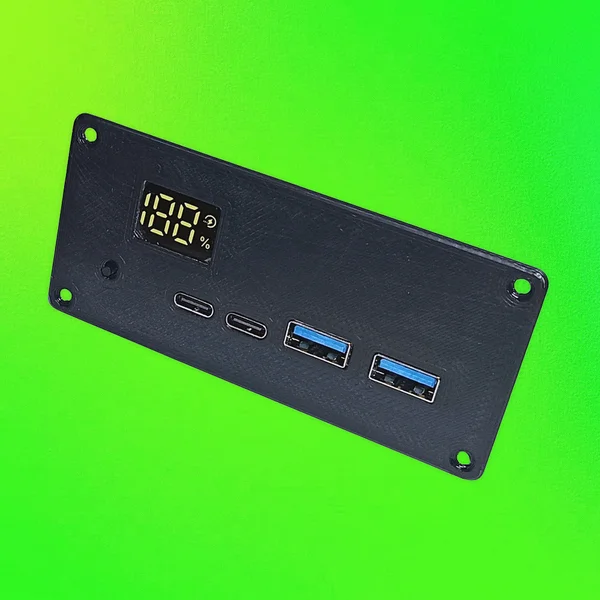

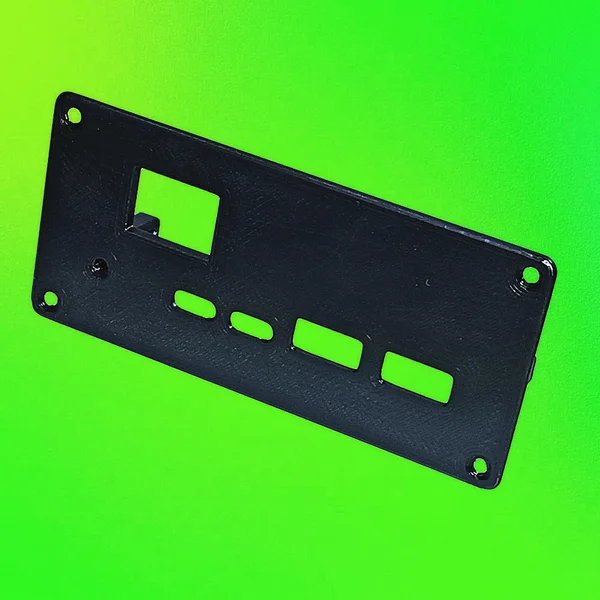

–Ідеальна сумісність: Панель має точні вирізи під всі порти та дисплей плати контролера: 2x USB Type-C, 2x USB Type-A та цифровий індикатор заряду/режиму.

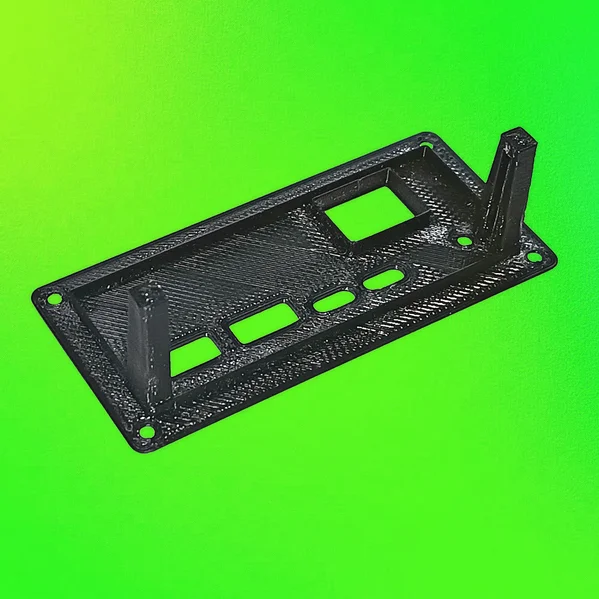

–Надійна фіксація: Плата контролера надійно кріпиться всередині лицьової панелі за допомогою спеціальних клямок, забезпечуючи її стабільне положення та захист від усунення.
–Простота монтажу: Забудьте про необхідність точного вирізування численних отворів під кожен порт! Вам потрібно лише підготувати одне монтажне вікно у корпусі.
–Естетичний зовнішній вигляд: Забезпечує акуратний, закінчений та професійний вигляд вашого саморобного пристрою.
Увага:

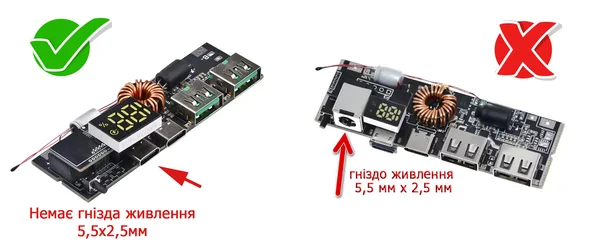

Як виглядає плата для повербанку на 100 Вт дивіться нижче. Зауважте, що вам потрібна плата без роз’єму живлення 5,5 мм х 2,5 мм; т.к. зустрічаються плати, у яких це гніздо є. Плата в комплекті не йде і купується окремо.
Встановлення дисплея
Зверніть увагу, що плата з дисплеєм встановлена в роз’єм основної плати, і дисплей спрямований не в той бік, в який нам потрібно. Щоб встановити дисплей на лицьову панель, виконайте такі дії.
1. Від’єднайте плату від основної плати. Вона легко витягується із гнізда.

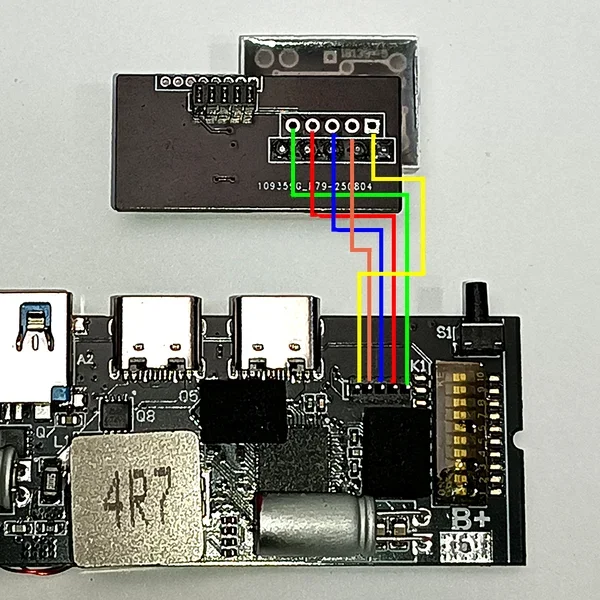

2. Подовжіть з’єднання проводами, як показано на фото нижче.
3. Перевірте роботу дисплея.
(Картинка клікабельна)
Порядок встановлення:
1. Проведіть необхідну модифікацію плати: зніміть дисплей та підключіть його дротом/шлейфом.

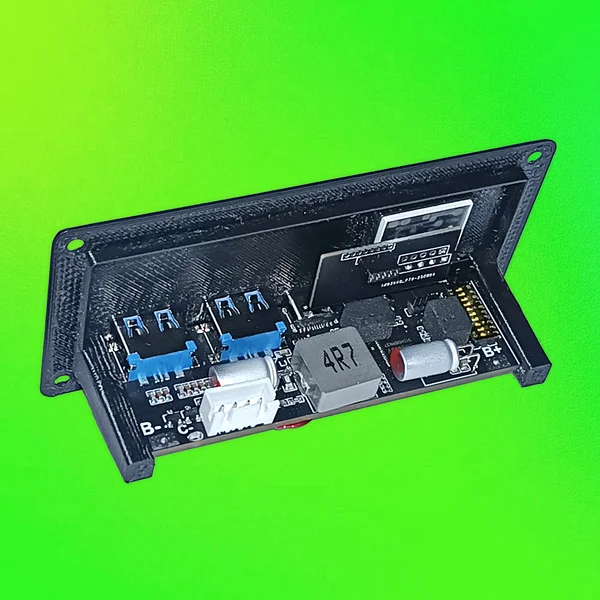

2. Встановіть плату контролера та дисплей в передню панель до фіксації засувками.
3. Вставте та закріпіть зібрану панель із платою у підготовленому монтажному вікні корпусу (використовуйте передбачені отвори по кутах гвинтового кріплення).
У комплект входить:
Лицьова панель (Faceplate) для Power Bank 100W
Створюйте свій ідеальний повербанк – потужний, зручний та надійний!
Як виглядає плата:
Увага! У продажу тільки лицьова панель (пластикова рамка). Плата контролера Power Bank (MYZL-YD24-V2.3), корпус, з’єднувальні дроти/шлейф та кріпильні елементи в комплект не входять і демонструються лише для прикладу використання та наочності монтажу.
