Опис
Шукаєте надійний спосіб відстежувати стан батареї? Професійний індикатор заряду акумулятора моделі JX-4615 забезпечує точне відображення залишку енергії для літієвих та свинцевих АКБ. Цей малогабаритний модуль ідеально підходить для вбудовування в корпуси пристроїв завдяки товщині всього 3 мм. Широкий діапазон вхідної напруги від 5 до 30 Вольт робить його сумісним з більшістю сучасних акумуляторних систем, включаючи популярні збірки 18650, автомобільні акумулятори та джерела безперебійного живлення.
Використовуючи цей світлодіодний індикатор рівня заряду, ви отримуєте не тільки функціональність, а й енергоефективність. Пристрій обладнаний функцією автоматичного вимкнення екрана через 10 секунд бездіяльності, що дозволяє зберігати дорогоцінний заряд основної батареї. Просте керування однією кнопкою дає можливість швидко перемикатися між режимами відображення та налаштовувати прилад під кількість послідовно з’єднаних елементів. Якщо ви плануєте купити індикатор ємності акумулятора в Україні з кращим співвідношенням ціни та якості, цей модуль стане оптимальним вибором для будь-якого DIY-завдання.
Кому підійде цей товар?
-
Розробникам електроніки: для візуалізації живлення в прототипах.
-
Власникам сонячних панелей: для контролю накопичувачів енергії.
-
Автомобілістам: як додатковий датчик стану АКБ або бортової мережі.
Переваги покупки
-
Гнучке налаштування: можливість вибору типу батареї та напруги вручну.
-
Компактність: надтонкий дизайн для прихованого або врізного монтажу.
-
Надійність: захист від низького споживання у сплячому режимі.
-
Швидкість: висока частота оновлення даних (2 рази на секунду).
Технічні характеристики
-

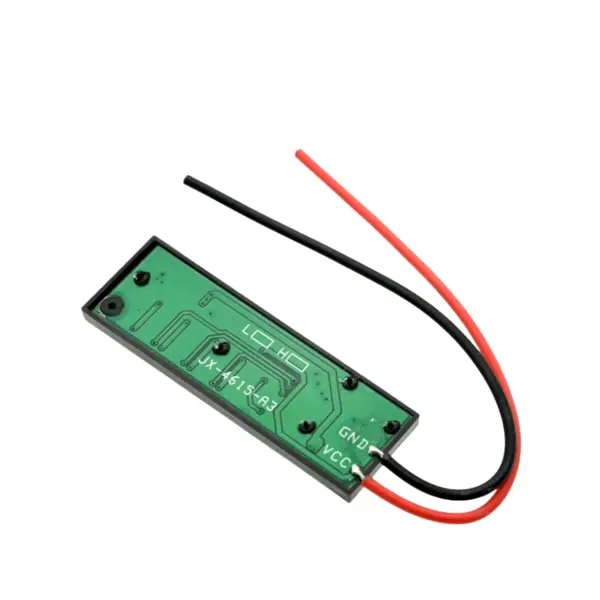

Модель: JX-4615-A3
-
Робоча напруга: DC 5V – 30V
-
Струм споживання: < 10 мА
-

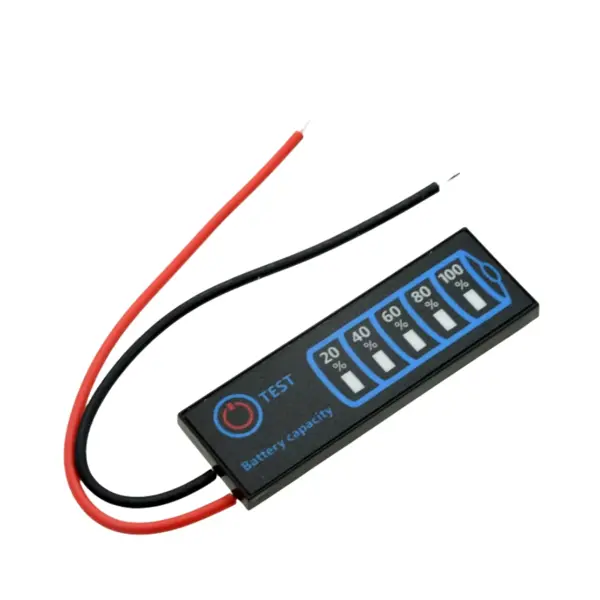

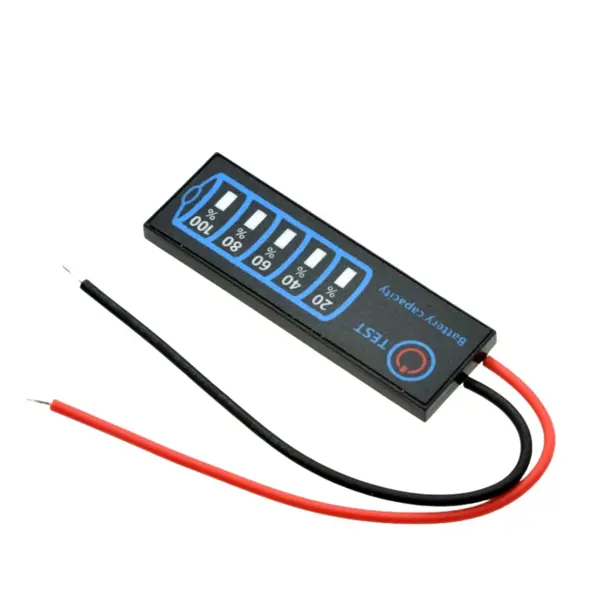

Тип індикації: LED (5 сегментів: 20-100%)
-
Швидкість оновлення: 500 мс
-
Розміри: 46 мм х 15 мм х 3 мм
-
Особливість: Кнопка активації дисплея “TEST”
Бажаєте додати функціональності вашому пристрою? Купуйте індикатор заряду JX-4615 зараз і тримайте енергію під повним контролем!
🛠 Покрокове програмування модуля JX-4615
Налаштування виконується за допомогою однієї кнопки “TEST”. Модуль зберігає параметри в енергонезалежну пам’ять (EEPROM), тому налаштування не зникають при відключенні живлення.
Етап 1: Вибір типу акумулятора (Хімія)
-
Натисніть та утримуйте кнопку “TEST” протягом 2-3 секунд.
-
Перший світлодіод (L1 — 20%) почне блимати. Колір вказує на обраний тип АКБ:
-
🔴 Червоний — для літій-іонних (Li-ion / Pol)
-
🟢 Зелений — для літій-залізо-фосфатних (LiFePO4)
-
🟡 Жовтий — для свинцево-кислотних (Lead-Acid)
-
-
Короткими натисканнями оберіть потрібний колір та переходьте до наступного кроку.
Етап 2: Вибір кількості комірок (S) або напруги
-
Знову затисніть кнопку “TEST” на кілька секунд, доки світлодіоди не почнуть блимати у комбінації.
-
Короткими натисканнями оберіть потрібну конфігурацію згідно зі списком нижче:
Для Літієвих (Li-ion / LiFePO4):
-
L1 блимає → 2S (7.4V / 6.4V)
-
L2 блимає → 3S (11.1V / 9.6V) — Стандарт для 12В збірок
-
L3 блимає → 4S (14.8V / 12.8V)
-
L4 блимає → 5S (18.5V / 16V)
-
L1 + L4 блимають → 6S (22.2V / 19.2V)
-
L1 + L2 + L4 блимають → 7S (25.9V / 22.4V)
-
L1 + L2 + L3 + L4 блимають → 8S (29.6V / 25.6V)
Для Свинцево-кислотних (Lead-Acid):
-
L1 блимає → 1S (12В акумулятор)
-
L2 блимає → 2S (24В акумулятор)
Етап 3: Завершення
Після вибору потрібної комбінації просто відпустіть кнопку та зачекайте 5 секунд. Індикатор запам’ятає налаштування та перейде в робочий режим.
