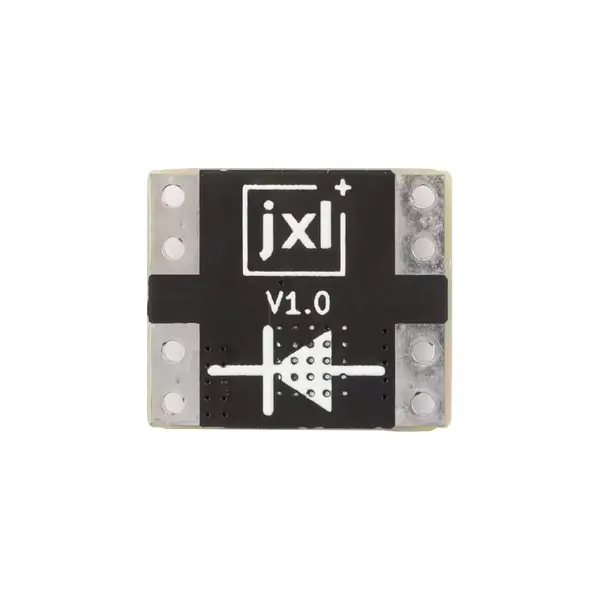

Модуль ідеального діода XL0401 (S80850A) 3V-26V 15A 5.5mΩ

Опис

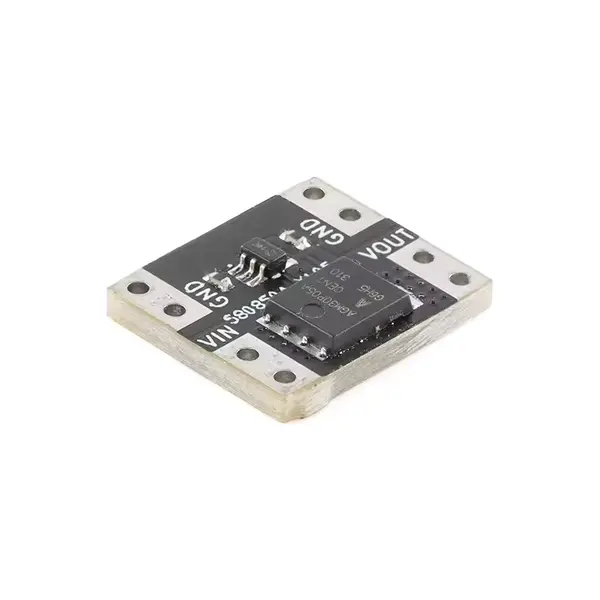

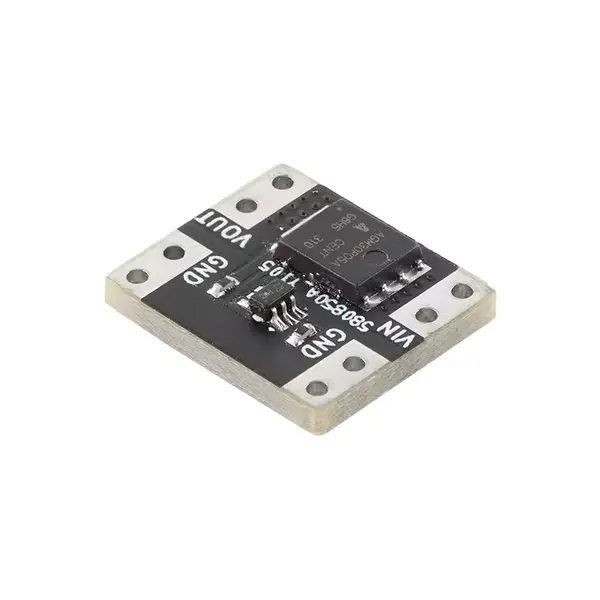

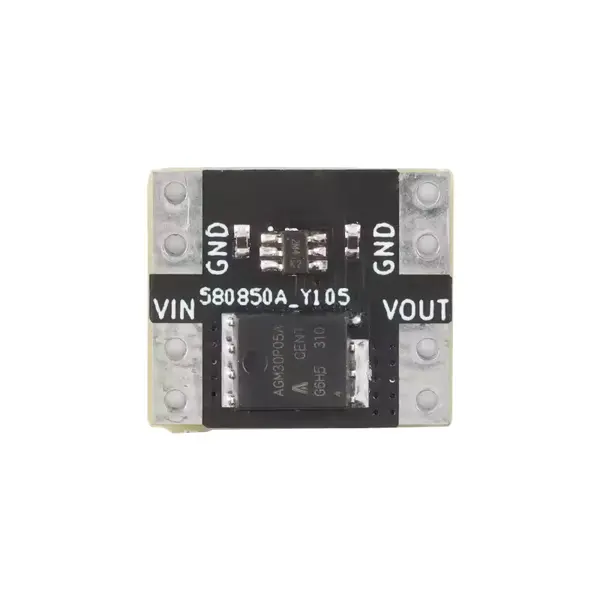

Модуль ідеального діода XL0401 (також відомий під маркуванням плати S80850A) — це сучасна високотехнологічна заміна традиційним діодам Шотткі. У звичайних напівпровідникових діодах падіння напруги становить від 0.3V до 0.7V, що призводить до значних втрат потужності та сильного нагріву. Цей модуль використовує потужний P-канальний MOSFET AGM30P05A з наднизьким опором відкритого каналу всього 5.5 мОм, що зводить втрати енергії практично до нуля.

Завдяки вбудованому контролеру управління затвором, пристрій миттєво реагує на зміну полярності, працюючи як “інтелектуальний клапан”. При прямому підключенні опір мінімальний, а при виникненні зворотної напруги транзистор миттєво закривається. Це дозволяє використовувати модуль у високонавантажених системах до 15А (з охолодженням), де важлива стабільність напруги та високий ККД.

Важливою перевагою є вкрай низьке власне споживання енергії — лише 130 мкА (130 uA) у режимі очікування. Це робить XL0401 ідеальним вибором для автономних пристроїв, повербанків та систем сонячної генерації, де кожен міліампер на рахунку. Компактний розмір плати (15х13 мм) дозволяє легко інтегрувати модуль у розрив ланцюга живлення навіть у дуже обмеженому просторі.

Технічні переваги

• Мінімальний опір: Лише 5.5 mOhm — на порядок менше, ніж у будь-якого класичного діода.

• Висока надійність: Витримує тривале навантаження 10А без додаткових радіаторів (тестовано 30 хвилин).

• Економія енергії: Струм спокою 130 мкА забезпечує тривалу роботу від АКБ.

• Швидка реакція: Контролер блокує зворотний струм швидше, ніж стандартні схеми захисту.

• Якісна база: Оригінальний MOSFET Cent-Semi гарантує відповідність заявленим характеристикам.

Сфери застосування

1. Захист від переполюсовки: Надійний вхідний фільтр для дорогої електроніки.

2. Паралельне включення акумуляторів: Запобігає перетіканню струму між батареями з різним рівнем заряду.

3. Сонячні панелі: Використання як блокуючого діода для виключення розряду АКБ через панель вночі.

4. Системи безперебійного живлення (UPS): Комутація між мережевим БП та резервною батареєю без стрибків напруги.

5. Автомобільна електроніка: Захист чутливих приладів від сплесків напруги в бортовій мережі.

Технічні характеристики

• Напруга живлення: 3V – 26V

• Внутрішній опір (RDS on): 5.5 мОм (5.5 mOhm)

• Макс. струм (пасивний): до 10А

• Макс. струм (з охолодженням): до 15А

• Струм спокою: 130 мкА (при 12V)

• Робоча температура: від -40°C до +85°C

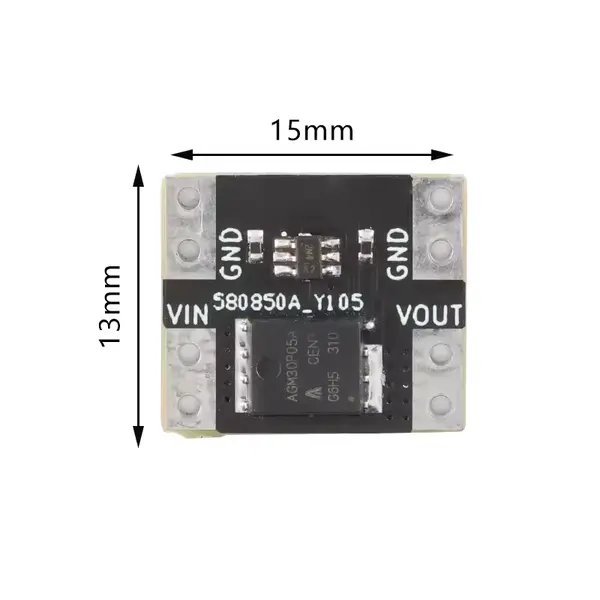

• Розміри: 15.0 x 12.8 x 3.4 мм

Поради з експлуатації (⚠️)

• Для роботи при струмах понад 10А рекомендується закріпити на верхній частині MOSFET невеликий радіатор через термопрокладку.

• Обов’язково підключайте контакт GND до мінусового дроту, інакше активна схема управління транзистором не працюватиме.
