Опис
Діодний міст KBP307 — це монолітний напівпровідниковий випрямляч, призначений для перетворення змінного струму (AC) в постійний (DC). Дана модель виконана в компактному пластиковому корпусі KBP з чотирма виводами для наскрізного монтажу на друковану плату (THT). KBP307 відноситься до категорії середньопотужних випрямлячів і є “робочою конячкою” в сучасній електроніці завдяки відмінному балансу характеристик, ціни та надійності.

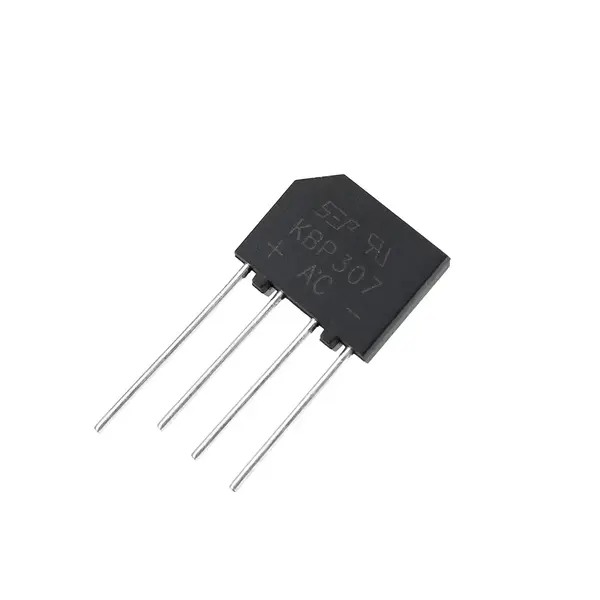

Ключові технічні параметри цього моста — максимальний прямий струм 3 Ампера (за наявності тепловідводу) і пікова зворотна напруга до 1000 Вольт. Використання чотирьох кремнієвих діодів, зібраних за класичною мостовою схемою в єдиному корпусі, гарантує високу стабільність параметрів у порівнянні з дискретними рішеннями. Корпус KBP має хорошу теплопровідність, що критично важливо при роботі на струмах, близьких до максимальних. Маркування на корпусі (виводи “+”, “-“, і два виводи “~” або “AC”) дозволяє безпомилково підключити компонент. Оригінальний компонент від SEP (або аналогічного перевіреного виробника) відрізняється якісним литтям корпусу та міцними виводами.
На відміну від дешевших і старих аналогів (наприклад, серії 1N4007 у дискретному виконанні для тих же струмів), використання моста KBP307 економить місце на платі та спрощує монтаж, знижуючи ризик помилок. Цей компонент — ідеальний вибір для джерел живлення, де потрібна надійність і компактність при струмах споживання пристрою до 2-2.5 Ампер (для забезпечення запасу по надійності без примусового охолодження).
Переваги діодного моста KBP307
-
⚡️ Висока зворотна напруга: Здатність витримувати піки до 1000V робить його універсальним для роботи як у низьковольтних ланцюгах, так і в мережах 220V AC (після трансформатора або в безтрансформаторних схемах).
-
💪 Оптимальний струм: Номінальний струм 3А покриває потреби більшості середньопотужних DIY-проектів, зарядних пристроїв та побутової електроніки.
-
🛠 Компактний корпус KBP: Економить місце на друкованій платі, забезпечує зручний монтаж і має конструкцію, що сприяє відведенню тепла.
-
📉 Низьке пряме падіння напруги: Типове значення близько 1.1V на діод мінімізує втрати потужності та нагрівання компонента.
-
✅ Надійність монолітної конструкції: Всі чотири діоди знаходяться в однакових температурних умовах, що підвищує стабільність випрямленої напруги.
Сценарії використання
-
🔌 Імпульсні та лінійні блоки живлення: Як основний випрямляч мережевої напруги (після знижувального трансформатора або в первинному ланцюзі).
-
🔋 Зарядні пристрої: Для випрямлення струму в схемах зарядок акумуляторів (шуруповертів, ноутбуків, слабкострумових автомобільних зарядок).
-
💡 Світлодіодне освітлення (LED драйвери): Випрямлення змінного струму для живлення потужних світлодіодних матриць та стрічок.
-
🤖 DIY-електроніка та робототехніка: Живлення контролерів Arduino, ESP32, Raspberry Pi та периферії (моторів, реле) від джерел змінного струму.
-
📺 Ремонт побутової техніки: Заміна випрямних мостів, що вийшли з ладу, в моніторах, телевізорах, аудіоапаратурі.
-
☀️ Мала сонячна енергетика: Використання як блокуючого діода або випрямляча в невеликих вітрогенераторах.
Технічні характеристики (Data Sheet)
| Параметр | Значення | Одиниця виміру |
| Маркування | KBP307 | – |
| Тип корпусу | KBP | – |
| Максимальна постійна зворотна напруга (Vrr m) | 1000 | В (Volts) |
| Максимальна середньоквадратична напруга (Vrms) | 700 | В (Volts) |
| Максимальний прямий випрямлений струм (I(AV)) | 3.0 (з тепловідводом) | А (Amperes) |
| Максимальний імпульсний прямий струм (Ifsm, 8.3ms) | 80 | А (Amperes) |
| Максимальне пряме падіння напруги (Vf @ 3A) | 1.1 | В (Volts, на один діод) |
| Типова ємність переходу (Cj @ 4V, 1MHz) | 25 | пФ (pF) |
| Робоча температура (Tj) | -55 … +150 | °C |
Інструкція з монтажу та підключення
-

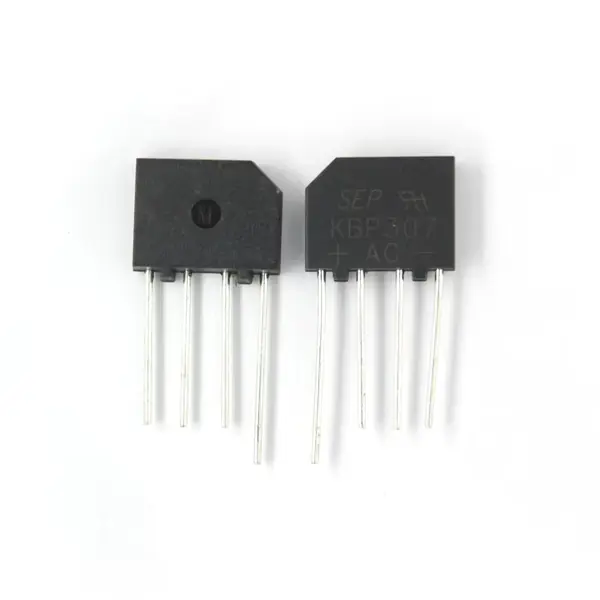

Визначте виводи: Уважно огляньте корпус. Зрізаний кут корпусу вказує на вивід постійного струму. Зверху або збоку буде маркування: “+” (плюс DC), “-” (мінус DC) і два символи “~” або “AC” (входи змінного струму).
-
Підготовка плати: Переконайтеся, що отвори на платі відповідають кроку виводів моста. Крок між виводами AC зазвичай становить ~3.8 мм, між AC і DC — ~5.0 мм.
-
Монтаж: Вставте виводи в отвори плати. Дотримуйтесь полярності! Не переплутайте входи AC та виходи DC.
-
Пайка: Припаяйте виводи зі зворотного боку плати, використовуючи якісний припій та флюс. Уникайте перегріву корпусу при пайці.
-
Охолодження (ВАЖЛИВО): Якщо планується експлуатація при струмах вище 1.5-2А, настійно рекомендується передбачити тепловідвід. Міст можна закріпити на радіаторі через термопрокладку/термопасту (хоча корпус пластиковий, невелике оребрення або притиск до металевої поверхні покращить тепловий режим).
Важливі нюанси (⚠️)
-
♨️ Нагрівання: Пам’ятайте, що при струмі 3А на мосту буде розсіюватися потужність близько $P = 2 \times 1.1V \times 3A = 6.6W$. Без радіатора пластиковий корпус KBP нагріється вище допустимих меж дуже швидко. Для роботи без охолодження безпечний струм — до 1.0-1.2А.
-
🛡 Конденсатор фільтра: Для отримання згладженої постійної напруги після моста необхідно встановити електролітичний конденсатор. Його робоча напруга має бути як мінімум на 20-30% вищою за пікове значення змінної напруги ($U_{AC} \times 1.41$).
-
🔌 Запобіжник: Настійно рекомендується встановлювати плавкий запобіжник у ланцюг змінного струму перед діодним мостом для захисту від короткого замикання в навантаженні.
