Опис
BMS (Battery Management System) – система управління батареєю, яка призначена для контролю стану акумуляторів та процесу заряду/розряду батареї тощо.

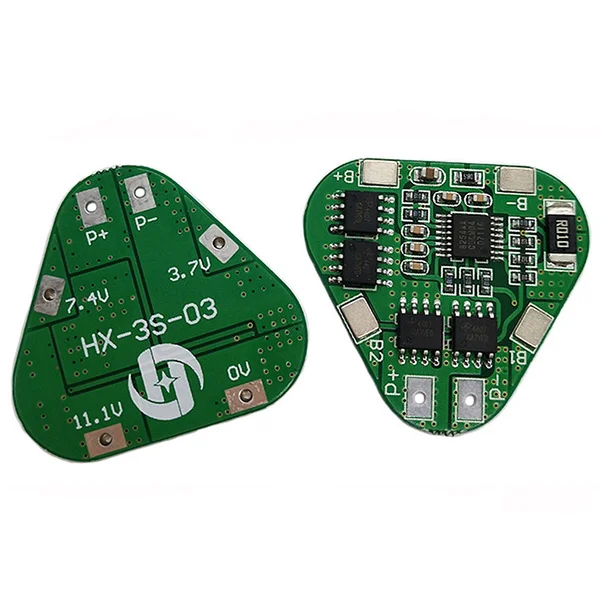

До модуля HX-3S-03 можна підключити одночасно три акумулятори (18650). Особливостями даного контролера заряду є захист від КЗ (короткого замикання) і захист від перерозряду (перезаряду). Також особливістю модуля є відключення подачі живлення акумуляторів при досягненні максимальної ємності хоч одного елемента. Максимальний робочий струм BMS контролера становить 8 А, максимальний піковий – 12 А, а струм спокою не перевищує 30 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25, а розряду при зниженні напруги до 2,75 В.
Модуль контролер заряду-розряду акумуляторів HX-3S-03 має 6 висновків:
B+: позитивний полюс акумулятора
B-: негативний полюс акумулятора
B1: середня точка складання 1 та 2 акумуляторів
B2: середня точка складання 2 та 3 акумуляторів
P-: негативна клема заряду/розряду
P+ позитивна клема заряду/розряду
При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим «захисту». Щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.
Діапазон напруги живлення модуля становить 12,6 – 13 В. Зверніть увагу, що модуль не є зарядним пристроєм.
Технічні характеристики модуля:
Модель HX-3S-03
Максимальна напруга заряду акумулятора, 4,25 ± 0,05
Напруга розряду акумулятора, 2,75 ± 0,05
Напруга живлення, 12,6 – 13
Максимальний робочий струм, А 8
Пусковий (піковий) струм, А 12
Розміри модуля, мм 30 х 30 х 3
