Опис
Arduino Nano V3.0 – це маленький, готовий до використання і добре працюючий з макетними платами пристрій, розроблений на мікроконтролері ATmega328.
Мініатюрний модуль на основі популярного мікроконтролера ATMEGA328P.
Оптимально підходить для макетування із застосуванням безпайкових макетних плат, контакти виведені на дві лінійки по краях плати, крок виводів 2,54 мм, відстань між лінійками 15 мм.
Вбудований bootloader і перетворювач USB COM на базі мікросхеми CH340 дозволяє оновлювати прошивку без використання програматора, єдиним натисканням кнопки на комп’ютері. Однак, за потреби, може бути “прошитий” і будь-яким стандартним програматором зі стандартним 6-вивідним інтерфейсом ISP.
Nano 3.0 (CH340G) є аналогом поширених модулів Nano 3.0 і відрізняється від них лише переробленою схемою перетворювача USB COM, інтегрованого на плату. Замість мікросхеми FT232RL виробництва FTDI, у цій версії модуля застосовано мікросхему CH340G, виробництва WCH.

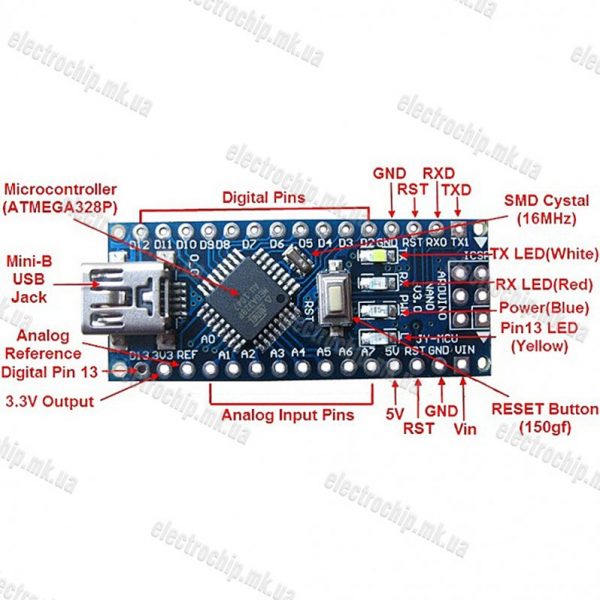

Характеристики:
Мікроконтролер: ATmega328P
Напруга ядра (логічні рівні): +5 вольт.
Напруга живлення по входу VIN (рекомендована): +7…+12 вольт.
Гранично допустимий потенціал напруги живлення на вході VIN: +6…+20 вольт.
Цифрових входів/виходів: 14 (6 з яких дозволяють апаратно виводити PWM/ШІМ).
Світлодіоди: Живлення, Rx (прийом), Tx (Передача).
Входів АЦП: 8.
Максимально допустимий струм/виток струмів висновків: 40 мА.
ППЗУ (Flash Memory): 32 кБайт, з яких 2 кБ використовують під завантажувач (bootloader).
ОЗУ (SRAM): 2 кБайт (вбудовано в ATmega328P)
EEPROM: 1 Кб (вбудовано в ATmega328P)
Тактова частота 16 МГц стабілізована кварцом.
Готовий модуль.
Мініатюрні розміри: 45х18 мм.
Вага модуля 6 гр.
